开发文档

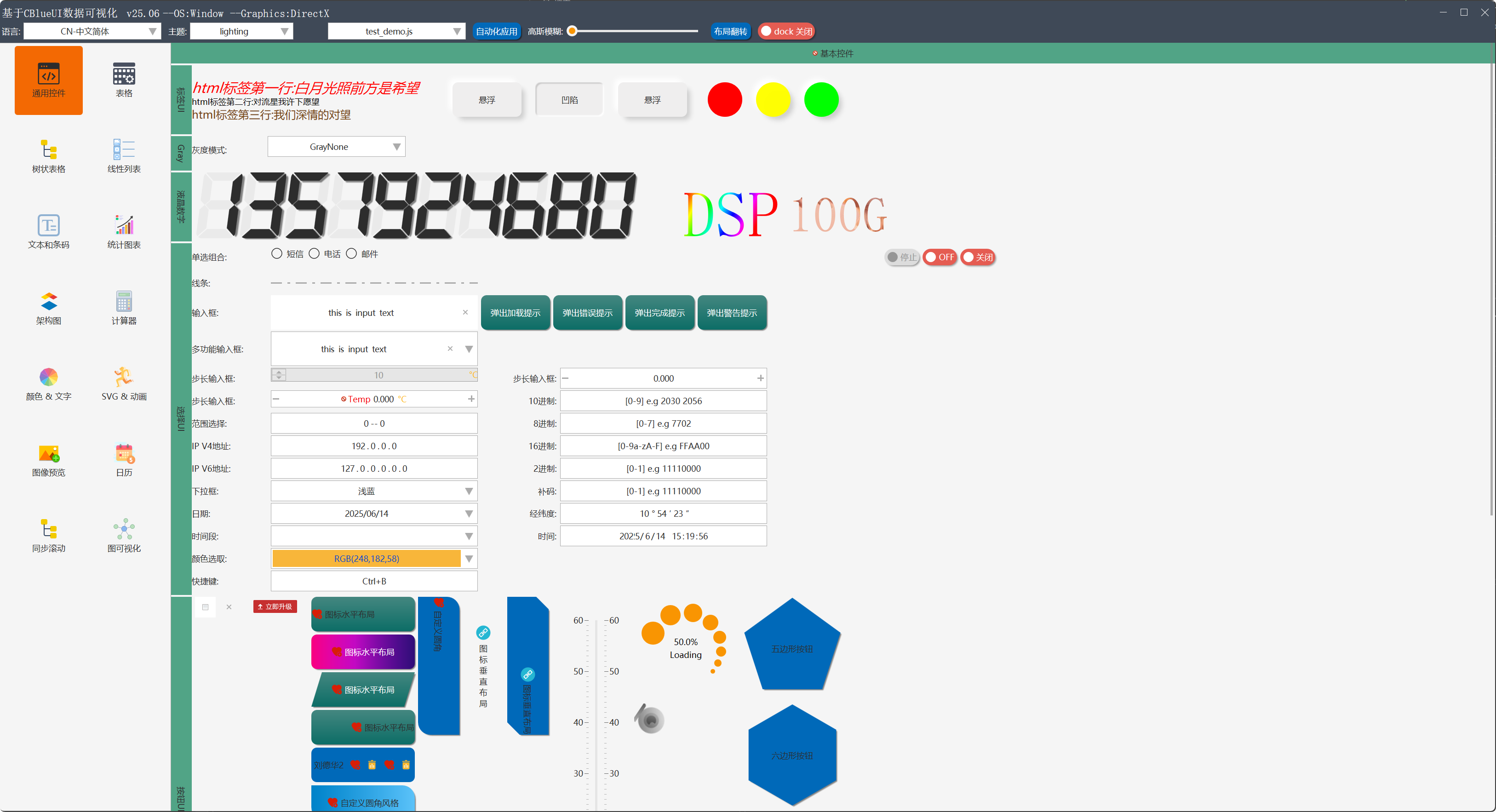

§.主题切换

• dark	light

示例代码

// 加载主题文件
ThemeCurrent()->LoadFile(_Txt("../res/theme/dark.xml"));  // 深色
// ThemeCurrent()->LoadFile(_Txt("../res/theme/light-default.xml"));  // 浅色

// 应用主题到所有控件
ApplyCurrentTheme();

§. 常用控件类名-汇总

• CButtonMenuUI 菜单按钮

• CButtonImageUI 切图按钮按钮
• CButtonSwitchImageUI 切图开关按钮
• CCheckBoxUI 复选框
  • CBinaryBoxUI 二态按钮
• CColorPickerUI 颜色面板
• CContainTabUI 标签页容器
• CDateTimeUI 日历
• CDigitLcdUI 液晶数字
• CStaticMarkUI 静态通知标记
• CLineUI 线条
• CLineArrowUI 带箭头线条
• CEditTextUI 输入框
  • CComboBaseUI 下拉框基类
    • CComboListUI 下拉列表
    • CComboDateUI 下拉日历
    • CComboDateRangeUI 下拉日期范围
    • CComboColorPickerUI 下拉颜色板
    • CCustomComboxUI 下拉自定义控件
  • CEditKeyBoardUI 快捷键输入框
  • CEditSpinBoxUI 步进式输入框
• CEditCombinationUI 组合基类
  • CEditIPAddressUI IP地址
• CImageViewUI 单图片视图
  • CImageViewListUI 多图片视图
• CGIFViewUI GIF控件
• CLabelMultiStyleUI 多行文本
• CSplitBarUI 拆分条
• CListBoxUI 列表控件
• CTreeListUI 树列表控件

• CLottieUI Lottied动画控件


• CEditRichUI 富文本输入框
• CPaginationUI 翻页控件
• CLabelUI 静态文本
  • CButtonUI 普通按钮
    • CButtonSysUI 系统按钮
    • CButtonSVGUI SVG图标按钮(支持动画)
    • CButtonGradientUI 渐变色按钮
      • CButtonPolygonUI 多边形按钮
    • CButtonNodeUI 自定义按钮
      • COptionUI 选项按钮
• CMatrixUI 矩阵可视化
• CCarouselUI 图片跑马灯
• CPopControlUI
• CProgressBarUI 进度条
  • CSliderUI 滑块条
• CScrollBarUI 滚动条
• CScrollAreaUI 滚动视图容器
  • CContainerUI 普通容器
    • CNodeDataListUI
    • CContainLayoutUI 带布局的容器
      • CAutoMoveContainUI
      • CLayoutArrowContainUI
        • CTipBoxUI 消息提示
      • CContainMenuUI 菜单按钮容器
      • CContainOptionUI 选项按钮容器
      • CContainScrollSyncUI 同步滚动容器
      • CChartViewUI 多功能统计图表
  • CContainTitleUI 标题容器
    • CTableViewUI 表格
    • CTreeTableViewUI 树状表格

§. 常用控件

CControlUI-基类

• 设置控件标识符

通过此标识符，查找控件

void SetVarName(const BeString& str);

• 事件

每一种控件必然表征一种变化或者数据。当数据和变化改变时触发此事件。比如输入框内容改变，按钮按下等。 减轻开发人员记忆负担。当然对于复杂事件。用户想截获鼠标移动，按下消息。也保留了接口。 在实践应用中积累不错的口碑。

auto lamda_cancel = [this]() {
    return TRUE;
};
std::shared_ptr<IActionNotify> action = std::make_shared<FunctorAction<> >(lamda_cancel);
btnCancel->BindAction(action); ///< 绑定事件

btnCancel->ClearAction();      ///< 清空事件
btnCancel->TriggerAction();    ///< 触发事件

• 显示或隐藏

void ShowControl(bool is_show, bool notify_layout = true); ///< 显示虚拟窗口

• 禁用

void EnableControl(bool is_enable, bool is_refresh = true);         ///< TRUE:启用控件. FALSE:禁用控件

• 字体

注意:控件不负责，字体的销毁释放。一般从字体管理器中获取

void SetFont(GFont* font);     ///< 设置字体

• 刷新重绘

void Refresh(BOOL is_sync = FALSE);

• 刷新时机

多种组合可让控件更加丰富

void SetBkShowTiming(ShowModel mode);     ///< 背景绘制时机
void SetBorderShowTiming(ShowModel mode); ///< 边框绘制时机
// 例子
SetBorderShowTiming(OnNever); //表示不绘制边框
SetBkShowTiming(OnAlways);    //表示一直绘制边框

SetBkShowTiming(OnHighLight);  //表示高亮时绘制背景，其它状态不绘制

• 动画属性

可针对控件的各种属性，进行动画渲染（语法格式与svg animate一致）

<Control Class="CIndicatorLightUI" name="btnshadow" control-flags="DisableTheme" back-colors="normal:0x00FFFF;high:0x00FFFF" Layout="50,50" layout-align="vcenter" text-align="center|vcenter" shadow="-10,-10,15,15,2,2,rgb(255,255,255,255);10,10,15,15,3,3,rgb(0,0,0,40)" round-radius="rx:50%;ry:50%" state-current="1">
      <animate
        attributeName="back-opacity"
        dur="1s"
        calcMode="spline"
        repeatCount="indefinite"
        values="0.5; 0.8; 1.0; 0.7; 0.5"
        keyTimes="0; 0.25; 0.5; 0.75; 1"
        keySplines=".17,.67,.83,.67; .17,.67,.83,.67; .17,.67,.83,.67; .17,.67,.83,.67" />
  </Control>

• 移动

对于有布局属性的控件。此函数无效

BOOL MoveControl(RECT rect, BOOL is_refresh = TRUE);
///< 移动控件位置。(x,y)代表父控件坐标空间值
BOOL MoveControl(int x, int y, int w, int h, BOOL is_refresh = TRUE);

///< 将控件移动到所有兄弟控件中的第一个
BOOL BringBottomMost();
///< 将控件移动到所有兄弟控件中的最后一个
BOOL BringTopMost();

• 文本提示

///< 设置提示文本
void SetToolTipText(LPCTSTR tip_text);
void SetToolTipText(BeString tip_str);
///< 设置弹出pop显示ui
void SetPopTipUI(std::shared_ptr<CControlUI> popui, std::shared_ptr<PopControlInfo> popinfo);

• 文本

// 获得文本
LPCTSTR Text() const;
// 设置文本
void SetControlText(BeString str, BOOL is_refresh = FALSE);

// 以数值设置文本
void SetControlTextByNumber(double value, int precision, BOOL remoe_last_zero);
// 获得文本内容数值。
double GetControlTextNumber() const;

• 文本阴影

///< 设置文本阴影
void SetShadowText(int dx, int dy, int blur_x, int blur_y, GColor color);

• 背景阴影

/// 获得阴影容器对象
GShadowContain& CControlUI::GetShadowContain();

/// 向容器内添加阴影参数
class UI_EXP GShadowContain
{
public:
  GShadowContain();
  ~GShadowContain();

  // 添加阴影
  int AddShadow(int dx, int dy, int blur_x, int blur_y, int spread_x, int spread_y, GColor color, bool is_inset = false, bool use_color = true);

  // 更新阴影
  void UpdateShadow(int pos, int dx, int dy, int blur_x, int blur_y, int spread_x, int spread_y, GColor color, bool is_inset = false, bool use_color = true);

  // 删除阴影
  void RemoveShadow(int pos);

  // 清空阴影
  void ClearShadow();

  // 克隆
  void CloneFrom(GShadowContain* other);

  // 绘制阴影
  void DrawShadow(ISurface* surface, const PathTransInfo& path_info, bool is_inset);

  // 是否包含inset模式的阴影
  BOOL IsShadowCount(bool is_inset) const;

  // 阴影数量
  int Count() const;

  // 获取阴影
  ShadowInfo* GetShadows(int len);

  // 设置可见性
  void ShowShadow(BOOL show);

private:
  std::vector<ShadowInfo*> m_shadowbox_list; // Shadow特效
};

• 设置颜色外观

/// 外观场景类别
enum ColorSceneType
{
  ColorOfBackground, ///< 背景
  ColorOfForeground, ///< 前景
  ColorOfText,       ///< 文本
  ColorOfBorder,     ///< 边框
};

/// 设置颜色外观
void SetControlColorsStyle(ColorSceneType type, COLORSTYLE colors);

• 属性

通过字符更新属性。也可以通过函数直接调用。字符串更新属性的方式，有字符匹配操作。高频操作会消耗性能

void ShellAttribute(const BeString& str_name, const BeString& str_value);

// 以下都是更新控件文本。但是SetControlText性能更高
ShellAttribute("text", "new str");
SetControlText("new str");

• 在当前控件之下查找控件

// is_recursion‌ 表示是否递归子控件
CControlUI* FindControlByName(LPCTSTR str_name, BOOL is_recursion‌ = TRUE) const;

• 获得所有匹配名称控件

// is_recursion‌ 表示是否递归子控件

int FindAllControlByName(LPCTSTR str_name, std::vector<CControlUI*>& vec, BOOL is_recursion‌ = TRUE) const;

• 获得所有子控件

// is_recursion‌ 表示是否递归子控件
int FindAllControl(std::vector<CControlUI*>& vec, BOOL is_recursion‌ = TRUE) const;

CLabelUI-普通标签控件

• 例子

<Control Class="CLabelUI" platform="window" Layout="adapt:5,fill" text=" --OS: Window" Font="3" control-flags="use-par-color-text" />

按钮

• CButtonUI 普通按钮

<Control Class="CButtonUI" TEXT="tr:自动化应用" Name="btnRunScriptTest"   Layout="adapt:10,fill" text-align="center|vcenter" control-flags="use-par-color-text" />

• CButtonSysUI 系统按钮

内部封装最小化、最大化、关闭、隐藏等事件

<Control Class="CButtonSysUI" Name="closebtn" Layout="30,fill:25" sysType="close" control-flags="use-par-color-text"/>

• CButtonImageUI 图标按钮

<Control Class="CButtonImageUI" Name="imagebtn" Layout="30,30" icon="button:close"/>

• CButtonGradientUI 渐变按钮

<Control Class="CButtonGradientUI" TEXT="tr:图标水平布局" Name="btnStopNotify" back-gradient-normal="bru_btnblue_nor12" control-flags="DisableTheme,RoundRadiusParl" text-colors="normal:0xFFFFFF" round-radius="left-top:15,0;right-top:0,0;right-bottom:-15,0;left-bottom:0,0;" Layout="fill,50" Icon="button:add" text-align="center|vcenter"/>

• CButtonMenuUI 右键菜单按钮

<Control Class="CButtonMenuUI" TEXT="MenuButton" Name="btnOpendir" Layout="150,40" text-align="vcenter">
  <PopControl pos="0,1" point-offset="0,10" align="left,top">
    <Control Class="CContainMenuUI" Layout="300,adapt" padding="1,0,1,0" border-show="always" control-flags="PopupProperties">
      <Control Class="CButtonMenuUI" TEXT="频率修正" Name="btnOpendir0" Layout="fill,30" text-align="vcenter" />
      <Control Class="CButtonMenuUI" TEXT="去噪" Name="btnOpendir1" Layout="fill,30" text-align="vcenter" />
      <Control Class="CButtonMenuUI" TEXT="混合" Name="btnOpendir2" Layout="fill,30" text-align="vcenter" />
      <Control Class="CButtonMenuUI" TEXT="修音" Name="btnOpendir3" Layout="fill,30" text-align="vcenter" />
      <Control Class="CButtonMenuUI" TEXT="音效增强" Name="more4" Layout="fill,30" text-align="vcenter" />
      <Control Class="CButtonMenuUI" TEXT="差分修正" Name="btnOpendir5" Layout="fill,30" text-align="vcenter" />
    </Control>
  </PopControl>
</Control>

• CButtonPolygonUI 多边形不规则按钮

<Control Class="CButtonPolygonUI" Layout="150,150" edge-count="5" TEXT="tr:五边形按钮" cmd1="showcontrol(btnStop,false);" back-gradient-normal="bru_btnblue_nor"/>

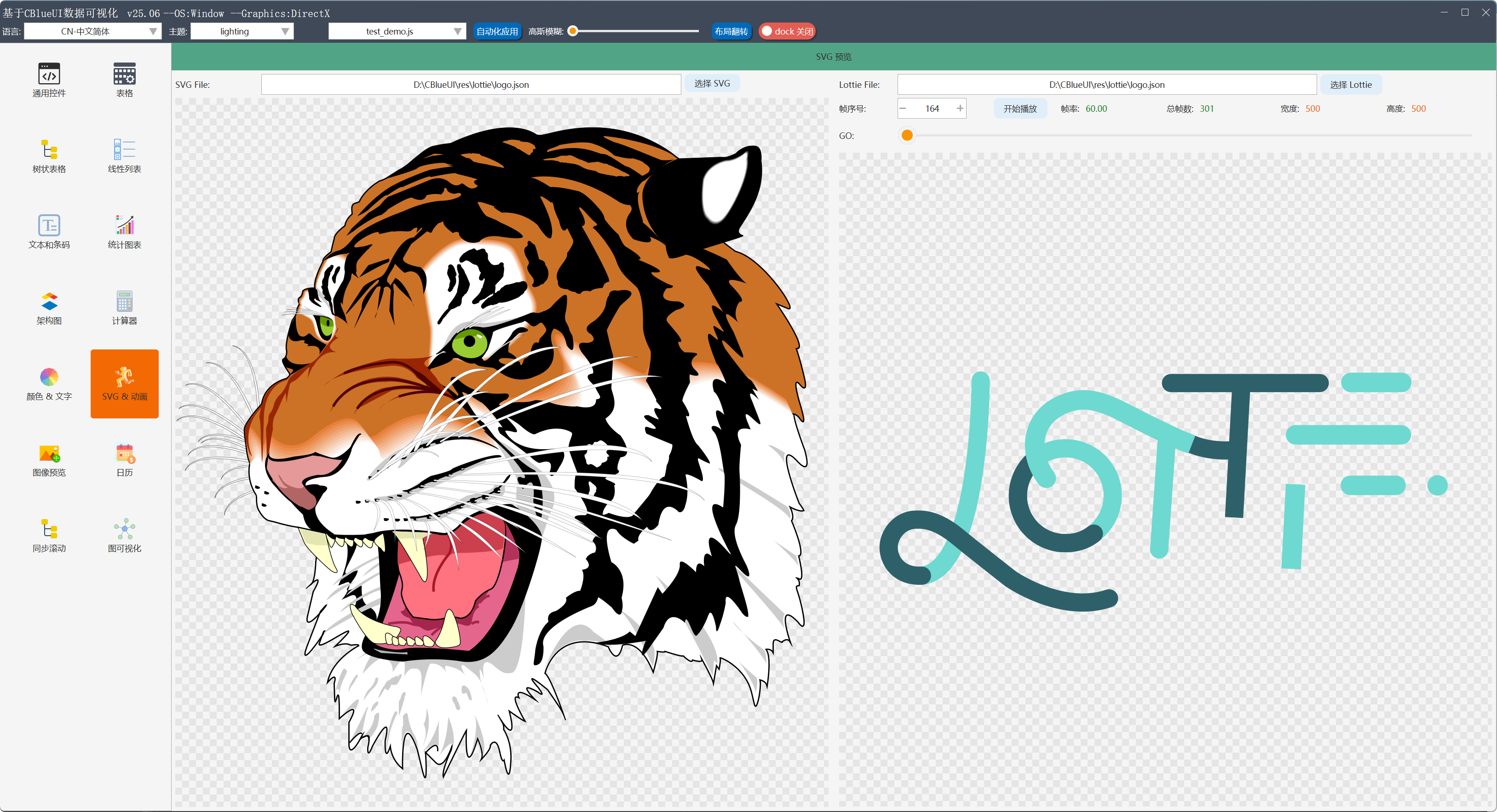

CButtonSVGUI、CLottieUI 矢量动画控件

•

CLabelMultiStyleUI-HTML标签控件

• 例子

<Control Class="CLabelMultiStyleUI" Name="title" Layout="adapt:30,fill"  text-align="left|vcenter" back-show="never">
    <html>
      <p>
        <i>
          <font size="20" color="0x0000ff">tr:html标签第一行:白月光照前方是希望</font>
        </i>
      </p>
      <br/>
      <p>tr:html标签第二行:对流星我许下愿望</p>
      <br/>
      <p>
        <font size="16" color="0x124578">tr:html标签第三行:我们深情的对望</font>
      </p>
    </html>
  </Control>

CCheckBoxUI-复选框

• 设置状态

开 或者 关

// no_trigger TRUE:忽略事件触发
// is_refresh 是否刷新控件。主要用于避免重复绘制。
void SetSelected(BOOL bSelect, BOOL no_trigger = FALSE, BOOL is_refresh = TRUE);

CDigitLcdUI-液晶数字

• 例子

开 或者 关

<Control Class="CDigitLcdUI" text="1357924680" Layout="adapt:10,fill"/>

CComboListUI-普通下拉框

• 例子

<Control Class="CComboListUI" Name="switch_lang" Layout="200,fill" border-show="always" cursel="0" HasTripe="false" input-type="ReadOnly" >
              <element TEXT="tr:CN-中文简体" TextID =".././res/lang/zh.xmllang"/>
              <element TEXT="tr:CNT-中文繁体" TextID =".././res/lang/cht.xmllang"/>
              <element TEXT="tr:RU-俄语" TextID =".././res/lang/ru.xmllang"/>
              <element TEXT="tr:EN-英语" TextID =".././res/lang/en.xmllang"/>
              <element TEXT="tr:AR-阿拉伯" TextID =".././res/lang/ar.xmllang"/>
              <element TEXT="tr:FR-法语" TextID =".././res/lang/fr.xmllang"/>
              <element TEXT="tr:KO-朝鲜" TextID =".././res/lang/ko.xmllang"/>
              <element TEXT="tr:JP-日语" TextID =".././res/lang/ja.xmllang"/>
  </Control>

CComboDateUI-日期下拉框

• 例子

<Control Class="CComboDateUI" Name="datecombo" value="now" border-show="always" HasTripe="false" input-type="ReadOnly" Layout="300,fill"/>

CComboDateUI-日期范围下拉框

• 例子

<Control Class="CComboDateRangeUI" Name="datecombo" begin="20230201" end="now" tipstext="date tips" dropWidth="400" border-show="always" Layout="fill,20"/>

CComboColorPickerUI-颜色选择下拉框

• 例子

<Control Class="CComboColorPickerUI" Name="colorcombo" value="0x3AB6F8" border-show="always" Layout="fill,20" tipstext="default tips"/>

CColorPickerUI-颜色选择面板

• 例子

<Control Class='CColorPickerUI' Name='colorpicker' Layout='fill,fill'/>

CEditTextUI-输入框

• 输入内容

// 设置输入内容。注意：前面提到的SetControlText，并不能设置输入内容
void SetEditText(LPCTSTR str, BOOL is_refresh = FALSE);

// 设置将数值设定为输入内容。内部实现自动转换为文本
void SetNumber(double value, BOOL no_trigger = FALSE);

• 例子

<Control Class="CEditTextUI" Name="editbase10" Layout="300,fill" border-show="always" empty-tips="[0-9] e.g 2030 2056" input-type="Scientific" />

CEditSpinBoxUI-步进数值输入框

• 输入内容

// 设置将数值设定为输入内容。内部实现自动转换为文本
void SetNumber(double value, BOOL no_trigger = FALSE);

• 例子

<Control Class="CEditSpinBoxUI" Name="stepnum3" Layout="300,fill" editbtnside="BothSide" input-range="0,100" border-show="always" Precision="3" defaultValue="0"/>

CEditTextRichUI-富文本输入框

• 常用成员函数

// 末尾追加行文本
void AppendEditText(LPCTSTR str, uint32_t len = -1, BOOL is_refresh = FALSE);

// 获得指定行对象
CEditLine* GetEditLine(int pos) const;

// 在指定pos行号插入新行
CEditLine* InsertLine(int pos, LPCTSTR text, int count = -1, BOOL is_refresh = TRUE);

// 删除pos行
void DeleteLine(int pos, int count, BOOL is_refresh = TRUE);

// 清除所有行
void Clear(BOOL is_refresh = TRUE);

• 例子

<Control Class="CEditRichUI" name="richedittest" Layout="fill,fill" control-flags="AutoScrollVerEnd12" input-type="Multiline" input-range="0,100000" border-show="true"  text="sdfsdff" text-file=".././res/00_uidemo.xml"/>

CContainerUI基类-容器控件

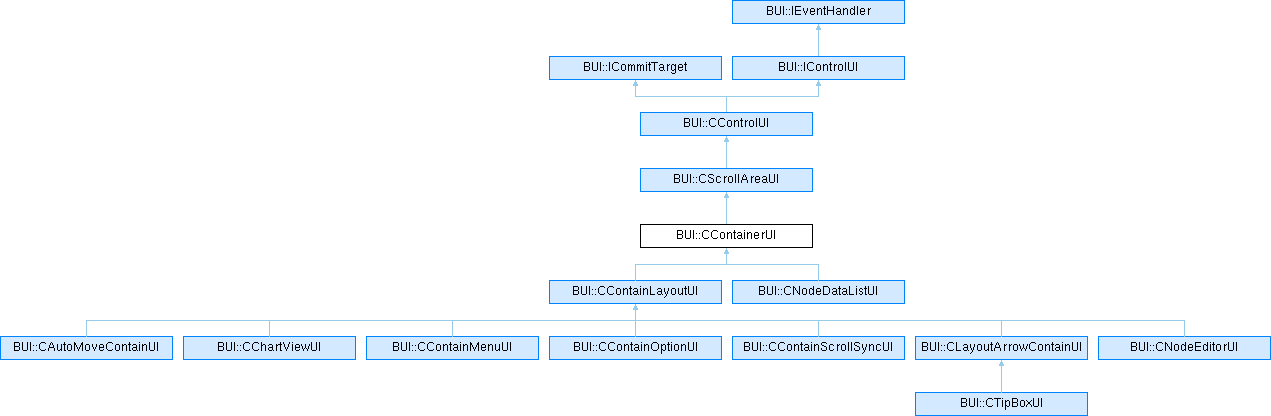

• 封装容器UI特有属性。派生关系如下图

CContainLayoutUI-布局容器控件

• 和单纯的布局对象不同。容器拥有控件分组和交互能力。单纯的layout只有布局功能无UI属性

  <Control Class="CContainLayoutUI" Name="connect_page" Layout="300,400" back-show="always" border-show="always" border-colors="normal:#5582F9;light:#5582F9">
    <!-- 子控件在这里创建 -->
  </Control>

§. 图表(Plot)控件

• CChartViewUI类

常用函数

// 添加坐标系
void AddCoordinate(std::shared_ptr<CChartCoordinate> coord);
// 序列图表:一组具有相同属性的元素。如点，k线，均值图
void AddSeries(std::shared_ptr<CChartSeries> series, BOOL isNoclip = FALSE);

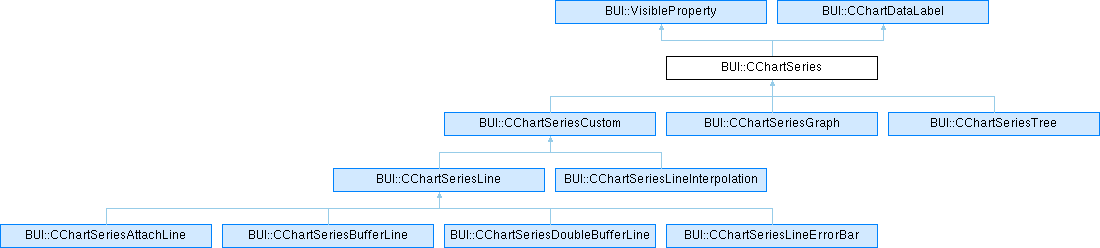

• CChartSeries基类

序列图表

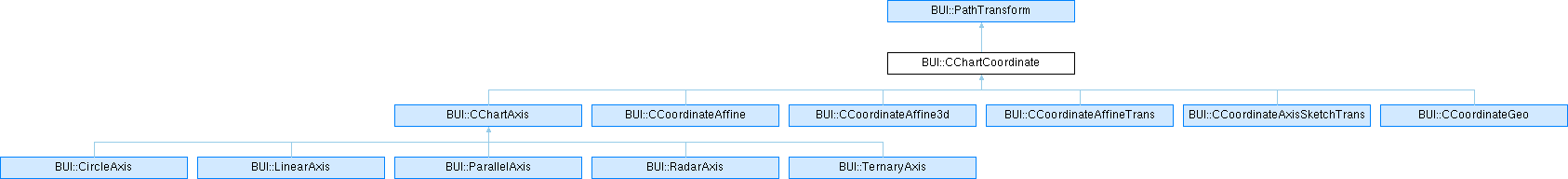

• CChartCoordinate基类

坐标系和坐标轴

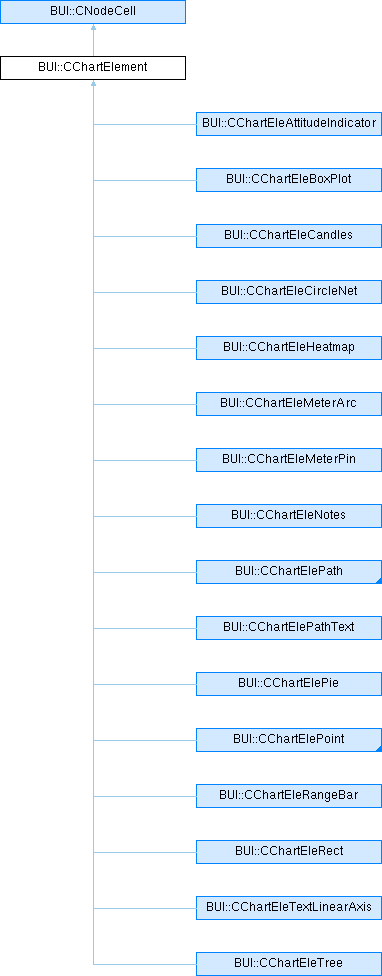

• CChartElement基类

图元

• 线图表例子

  <Control Class="CChartViewUI" name="chart0" Layout="300,fill" chart-padding="40,40,40,40" round-radius="rx:10;ry:10" back-show="always">
    <data>
        <!-->坐标轴X和Y。属性参考类文档<-->
        <CChartCoordinate class="LinearAxis" name="axis_x0" range="0,1" unit="0.1" minor-style="step:1" Precision="1" scope-increment="1"/>
        <CChartCoordinate class="LinearAxis" name="axis_y0" Vertical="true" Precision="1" range="-2,2" unit="0.1" minor-style="step:1" show-gridbk="false" zoom="false" />

        <!-->将坐标轴X和Y,组合成坐标系 。属性参考类文档<-->
        <CChartCoordinate class="CCoordinateAffine" name="axis_xy0" axisx="axis_x0" axisy="axis_y0"/>

        <!-->线条序列<-->
        <CChartSeries class="CChartSeriesLine"  name="line"  line-color="#FFA300" color="#FFA300" mark-type="cross" shadow="2,2,4,4,0,0,rgb(0,0,0,100)">
            <!-->序列内的元素。 Coord表示坐标系对象ID名称。v1表示第一个轴的值，v2表示第二坐标轴的值 <-->
            <CChartElement Class="CChartElePoint" Coord="axis_xy0" v1="0.0" v2="15"/>
            <CChartElement Class="CChartElePoint" Coord="axis_xy0" v1="0.3490658503988659" v2="19"/>
            <CChartElement Class="CChartElePoint" Coord="axis_xy0" v1="0.6981317007977318" v2="23"/>
            <CChartElement Class="CChartElePoint" Coord="axis_xy0" v1="1.0471975511965976" v2="27"/>
            <CChartElement Class="CChartElePoint" Coord="axis_xy0" v1="1.3962634015954636" v2="31"/>
            <CChartElement Class="CChartElePoint" Coord="axis_xy0" v1="1.7453292519943295" v2="35"/>
            <CChartElement Class="CChartElePoint" Coord="axis_xy0" v1="2.0943951023931953" v2="40"/>
            <CChartElement Class="CChartElePoint" Coord="axis_xy0" v1="2.443460952792061" v2="44"/>
        </CChartSeries>
    </data>
  </Control>

• 柱状图例子

  <Control Class="CChartViewUI" name="chart0" Layout="300,fill" chart-padding="40,40,40,40" round-radius="rx:10;ry:10" back-show="always">
    <data>
        <!-->坐标轴X和Y。属性参考类文档<-->
        <CChartCoordinate class="LinearAxis" name="axis_x0" range="0,1" unit="0.1" minor-style="step:1" Precision="1" scope-increment="1"/>
        <CChartCoordinate class="LinearAxis" name="axis_y0" Vertical="true" Precision="1" range="-2,2" unit="0.1" minor-style="step:1" show-gridbk="false" zoom="false" />

        <!-->将坐标轴X和Y,组合成坐标系 。属性参考类文档<-->
        <CChartCoordinate class="CCoordinateAffine" name="axis_xy0" axisx="axis_x0" axisy="axis_y0"/>

        <!-->线条序列<-->
        <CChartSeries class="CChartSeriesLine"  name="line"  line-color="#FFA300" color="#FFA300" mark-type="cross" shadow="2,2,4,4,0,0,rgb(0,0,0,100)">
            <!-->序列内的元素。 Coord表示坐标系对象ID名称。v1表示第一个轴的值，v2表示第二坐标轴的值 <-->
            <CChartElement class="CChartEleRangeBar" Coord="axis_xy0" weight="0.1" x="0.1" by="-2" dy="1.5" color="0x13E4DE"/>
            <CChartElement class="CChartEleRangeBar" Coord="axis_xy0" weight="0.1" x="0.2" by="-2" dy="1.1" color="0xEF7D2F"/>
            <CChartElement class="CChartEleRangeBar" Coord="axis_xy0" weight="0.1" x="0.3" by="-2" dy="0.9" color="0x0068FF"/>
            <CChartElement class="CChartEleRangeBar" Coord="axis_xy0" weight="0.1" x="0.4" by="-2" dy="1.0" color="0xFF00D0"/>
            <CChartElement class="CChartEleRangeBar" Coord="axis_xy0" weight="0.1" x="0.5" by="-2" dy="2.7" color="0xEF7D2F"/>
            <CChartElement class="CChartEleRangeBar" Coord="axis_xy0" weight="0.1" x="0.6" by="-2" dy="0.6" color="0x13E4DE"/>
        </CChartSeries>
    </data>
  </Control>

• 散点图例子

  <Control Class="CChartViewUI" name="chart0" Layout="300,fill" chart-padding="40,40,40,40" round-radius="rx:10;ry:10" back-show="always">
    <data>
        <!-->坐标轴X和Y。属性参考类文档<-->
        <CChartCoordinate class="LinearAxis" name="axis_x0" range="0,1" unit="0.1" minor-style="step:1" Precision="1" scope-increment="1"/>
        <CChartCoordinate class="LinearAxis" name="axis_y0" Vertical="true" Precision="1" range="-2,2" unit="0.1" minor-style="step:1" show-gridbk="false" zoom="false" />

        <!-->将坐标轴X和Y,组合成坐标系 。属性参考类文档<-->
        <CChartCoordinate class="CCoordinateAffine" name="axis_xy0" axisx="axis_x0" axisy="axis_y0"/>

        <!-->线条序列<-->
        <CChartSeries class="CChartSeriesContain" line-color="#2F7DEF">
            <CChartElement class="CChartEleScatter" Coord="axis_xy0" v1="0.1" v2="1.3874355565226746" r="0.1" mark-type="circle" color="hsv(36.0,100,100)"/>
            <CChartElement class="CChartEleScatter" Coord="axis_xy0" v1="0.2" v2="0.47014506715347415" r="0.1" mark-type="circle" color="hsv(72.0,100,100)"/>
            <CChartElement class="CChartEleScatter" Coord="axis_xy0" v1="0.30000000000000004" v2="-0.36454188003719157" r="0.1" mark-type="circle" color="hsv(108.00000000000001,100,100)"/>
            <CChartElement class="CChartEleScatter" Coord="axis_xy0" v1="0.4" v2="-0.3795491585854083" r="0.1" mark-type="circle" color="hsv(144.0,100,100)"/>
            <CChartElement class="CChartEleScatter" Coord="axis_xy0" v1="0.5" v2="0.23226344000224497" r="0.1" mark-type="circle" color="hsv(180.0,100,100)"/>
            <CChartElement class="CChartEleScatter" Coord="axis_xy0" v1="0.6" v2="-0.9954885752292142" r="0.1" mark-type="circle" color="hsv(216.0,100,100)"/>
            <CChartElement class="CChartEleScatter" Coord="axis_xy0" v1="0.7" v2="1.4333993966306915" r="0.1" mark-type="circle" color="hsv(251.99999999999997,100,100)"/>
        </CChartSeries>
    </data>
  </Control>

• K线图例子

  <Control Class="CChartViewUI" name="chart0" Layout="300,fill" chart-padding="40,40,40,40" round-radius="rx:10;ry:10" back-show="always">
    <data>
        <!-->坐标轴X和Y。属性参考类文档<-->
        <CChartCoordinate class="LinearAxis" name="axis_x0" range="0,1" unit="0.1" minor-style="step:1" Precision="1" scope-increment="1"/>
        <CChartCoordinate class="LinearAxis" name="axis_y0" Vertical="true" Precision="1" range="-2,2" unit="0.1" minor-style="step:1" show-gridbk="false" zoom="false" />

        <!-->将坐标轴X和Y,组合成坐标系 。属性参考类文档<-->
        <CChartCoordinate class="CCoordinateAffine" name="axis_xy0" axisx="axis_x0" axisy="axis_y0"/>

        <!-->线条序列<-->
        <CChartSeries class="CChartSeriesContain" line-color="#2F7DEF">
            <CChartElement Class="CChartEleCandles" kstyle="kline" Coord="axis_xy0" weight="0.05" x="0.1" low="0.1" high="1.6" open="0.4" close="1.0"/>
            <CChartElement Class="CChartEleCandles" kstyle="kline" Coord="axis_xy0" weight="0.05" x="0.2" low="0.2" high="1.0" open="1.0" close="0.5"/>
            <CChartElement Class="CChartEleCandles" kstyle="kline" Coord="axis_xy0" weight="0.05" x="0.3" low="0.3" high="1.3" open="0.35" close="1.1"/>
            <CChartElement Class="CChartEleCandles" kstyle="kline" Coord="axis_xy0" weight="0.05" x="0.4" low="0.4" high="1.4" open="1.3" close="0.4"/>
            <CChartElement Class="CChartEleCandles" kstyle="kline" Coord="axis_xy0" weight="0.05" x="0.5" low="0.5" high="0.9" open="0.7" close="0.8"/>
            <CChartElement Class="CChartEleCandles" kstyle="kline" Coord="axis_xy0" weight="0.05" x="0.6" low="0.6" high="1.3" open="1.2" close="1.0"/>
        </CChartSeries>
    </data>
  </Control>
